03 августа 2011
Одним из способов сделать энергоэффективные преимущества электроприводов доступными для более широкого применения является увеличение количества уровней напряжения постоянного тока. Новый привод ACS 2000 компании АББ выходит за пределы обычно используемых трех уровней напряжения, доводя их число до пяти. Кроме того, благодаря своей оригинальной топологии, он помогает избежать многих проблем, которые могли бы сделать пятиуровневый преобразователь чрезмерно усложненным.

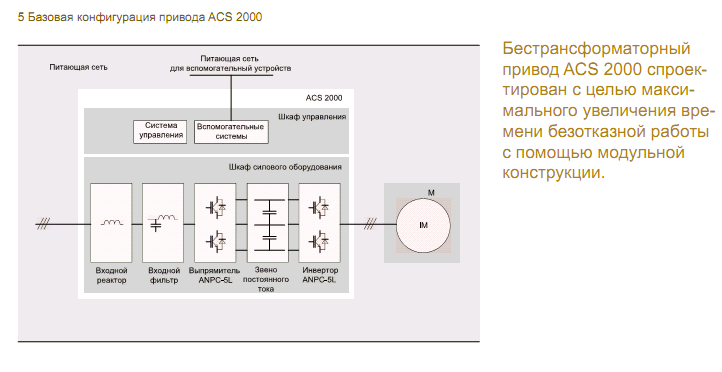

Технология ANPC-5L
ANPC-5L требует всего лишь одного дополнительного конденсатора на фазу в сравнении трехуровневым преобразователем NPC.
Принципиальная схема пятиуровневого преобразователя с активной средней точкой (ANPC-5L) показана на рис.2а . Зарядка фазового конденсатора Cph поддерживается на уровне половины от напряжения конденсаторов звена постоянного тока, т.е. одной четверти от общего напряжения звена постоянного тока. Общий принцип работы схемы может быть охарактеризован как трехуровневый NPC –преобразователь плюс дополнительный конденсатор. Этот фазный конденсатор переключается последовательно с трехуровневым преобразователем по мере необходимости и обеспечивает два дополнительных промежуточных уровня напряжения на выходе.
Применение привода ACS 2000 по отраслям промышленности:
Цементная, горнодобывающая- конвейеры, дробилки, мельницы, вентиляторы и насосы
Химическая, нефтегазовая-насосы, компрессоры, экструдеры, миксеры
Металлургия –воздуходувки
Целлюлозно-бумажная вентиляторы и насосы
Энергетика –вентиляторы, насосы, рафинеры, вакуумные насосы и измельчители
Водоснабжение-вентиляторы, насосы, конвейеры и угольные мельницы
Другие применения-насосы , испытательные стенды и аэродинамические трубы
Комбинация многоуровневой топологии ANPC-5L и динамических характеристик прямого управления моментом может применяться для предотвращения отключения привода даже в случае перерыва в подаче силового напряжения от сети в течение нескольких секунд.
Новый пятиуровневый инвертор формирует входной сигнал, полностью соответствующий требованиям для работы с электродвигателями, спроектированными для работы напрямую от сети без необходимости снижения их параметров.
